电力系统中，变电站是电能传输、变换的核心枢纽，各类电力设施对雷击极为敏感。雷击产生的直击雷、感应雷或雷电波侵入，可能导致设备绝缘击穿、烧毁，甚至引发大面积停电，造成巨大经济损失与安全隐患。因此，科学构建防雷系统是保障电力设施稳定运行的关键，而 GJT 避雷塔作为常用的独立接闪装置，在其中发挥着重要作用。
电力设施防雷需兼顾 “外部拦截直击雷” 与 “内部抑制感应雷 / 雷电波”，核心目标是：
避免直击雷直接击中变压器、GIS 设备（气体绝缘开关设备）、控制室等关键设施；
确保雷击电流能通过低阻抗接地系统快速泄入大地，避免接地电位升高引发设备反击或人员触电风险。
防雷系统是 “接闪 - 引下 - 接地 - 浪涌保护” 的有机整体，具体措施可分为外部防雷与内部防雷两大类：
外部防雷是第一道防线，核心是通过 “接闪装置” 将直击雷引至自身，再通过 “引下线” 和 “接地网” 将电流安全泄地，避免击中被保护设备。
内部防雷针对雷击产生的感应过电压和雷电波侵入，重点保护二次设备与低压系统：
控制室、保护室采用金属屏蔽网（或钢筋混凝土结构自带屏蔽），减少外部电磁场对内部设备的干扰；
高压电缆采用带金属铠装的电缆，并将铠装层两端接地，抑制电缆芯线的感应过电压。
在高压侧：主变、断路器等设备的电源进线端安装金属氧化物避雷器（MOA） ，吸收雷电波过电压；
在低压侧：二次设备（如 PLC、监控主机）的电源端口、信号端口安装低压浪涌保护器（如 DC 24V 信号端 SPD、AC 220V 电源端 SPD），限制浪涌电压在设备耐受范围内。
将控制室、保护室内的设备外壳、金属柜体、屏蔽层、接地线等通过等电位端子板连接，避免不同设备间存在电位差，防止反击损坏

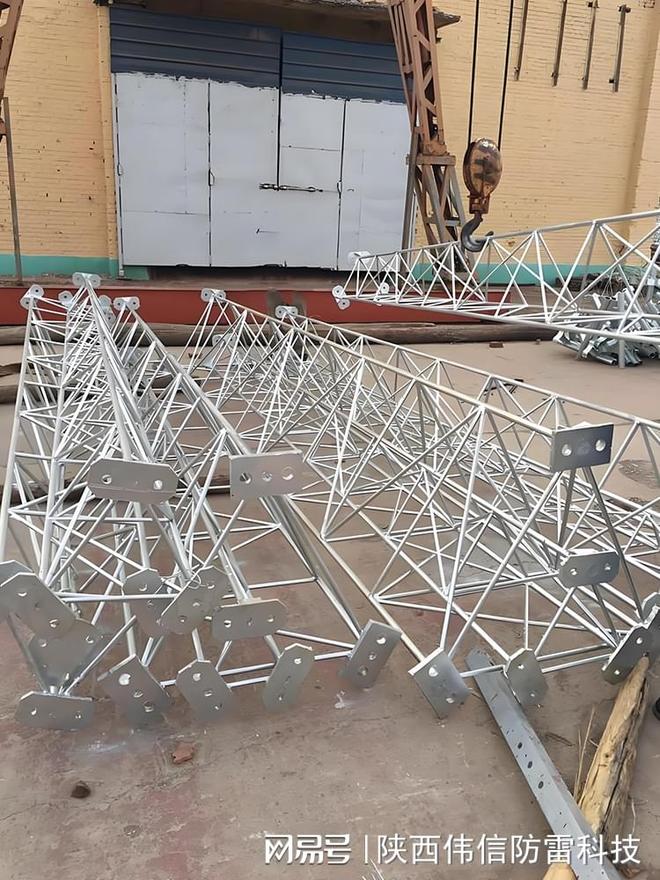

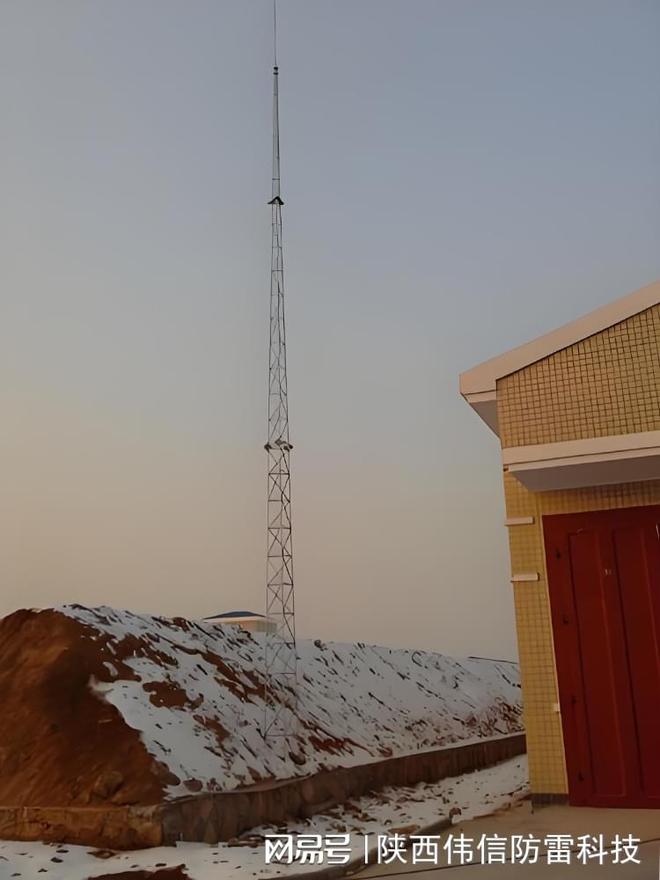

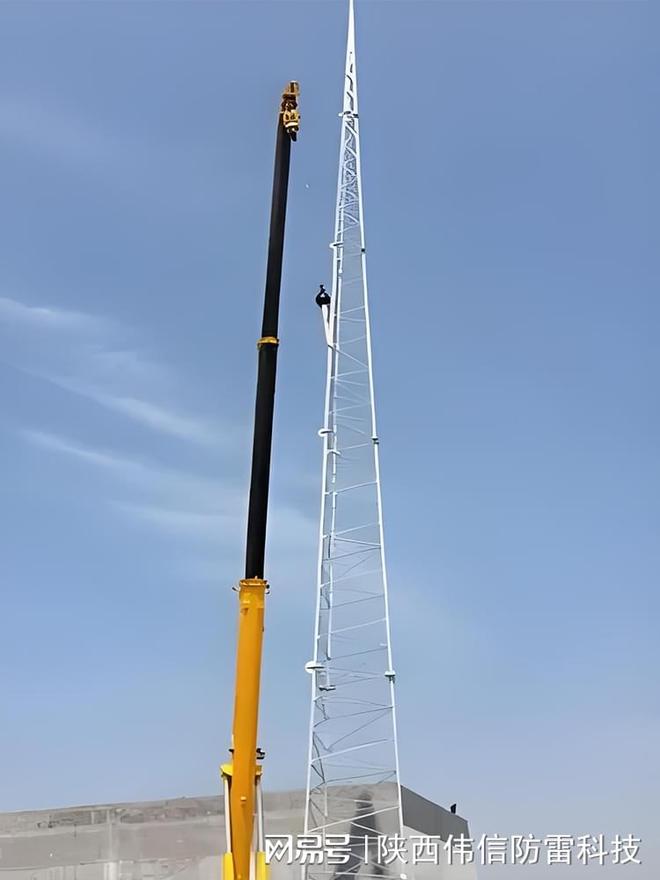

GJT 避雷塔是专为电力、通信等户外设施设计的独立式角钢 / 钢管避雷塔，属于 “接闪器” 的核心类型，因结构稳定、覆盖范围可控、适应性强，被广泛应用于变电站、输电线Kaiyun体育官方网站 开云登录网站路塔基、大型配电房等场景。
塔身采用热镀锌角钢（如∠50×5、∠63×6）或无缝钢管焊接而成，表面热镀锌处理（锌层厚度≥85μm），抗腐蚀、抗风载（可承受≥30m/s 风速）、抗震（设防烈度≤8 度），适用于山区、平原、沿海等不同地形的变电站。
GJT 避雷塔的高度可根据保护需求定制（常见高度 6m-30m），其保护范围按 “滚球法” 计算（滚球半径根据电压等级确定：110kV-220kV 变电站滚球半径 30m，500kV 及以上 50m），单座塔可覆盖直径 50m-150m 的圆形区域，能有效保护户外集中布置的电力设备。
避开设备正上方：避雷塔的投影范围需与主变、GIS 设备、电缆沟保持≥3m 距离，防止塔身倒塌时砸损设备；
优先布置在变电站边缘：如场地东侧、北侧（结合当地主导雷暴方向，通常避开迎雷面的设备密集区）；
避雷塔的引下线（塔身本身可作为引下线，若采用分离引下线，需与塔身可靠焊接）需至少 2 处与变电站主接地网连接，连接点间距≥10m；
基础预埋接地极需与主接地网形成 “多点互联”，降低局部接地电阻，避免雷击时基础电位过高。
外部防雷：检查 GJT 避雷塔塔身是否锈蚀、法兰螺栓是否紧固、引下线连接是否可靠；测量接地网的接地电阻（采用接地电阻测试仪，雨天后需重新复测）；
内部防雷：检查浪涌保护器（SPD）的指示灯状态（正常为绿色，红色表示失效需更换）、二次设备的屏蔽层接地是否完好。
变电站与电力设施防雷是系统性工程，GJT 避雷塔作为核心接闪装置，通过 “拦截直击雷 + 引导电流泄放” 为户外设备提供第一道保护，但需与内部浪涌保护、接地网、屏蔽措施协同作用，才能实现 “全方位防雷”。在实际应用中，需结合变电站的电压等级、地形环境、雷暴日等级，科学设计 GJT 避雷塔的高度与布局，并通过定期维护确保防雷系统长期可靠，最终保障电力设施的安全稳定运行。
