1.配电设备：包括开关柜、断路器、隔离开关、熔断器等，用于电力系统的输电、配电和控制。
2. 电源设备：包括发电机、变压器、电池等，用于提供电力供应和备用电源。
3. 电动机：根据不同的用途和工作方式，电动机可以分为直流电机、交流电机、步进电机等。
6. 控制设备：包括PLC、DCS、SCADA等，用于工业自动化和过程控制。
发电厂及电力系统的主要电气设备与作用一、发电厂生产过程简介（一）、发电厂的分类发电厂是把其他形式的能量转换为电能的特殊工厂，根据利用能量的形式的不同，分为以下几类：1、火力发电厂2、水力发电厂3、原子能发电厂4、风力发电厂5、其他，如太阳能、地热、潮汐发电等目前，我国电力系统中主要以火力发电厂与水力发电厂为主(二)火力发电厂的能量转换过程燃料的化学能→蒸汽的热能→汽轮机发电机转子的动能（机械能）→电能锅炉（吸热）汽轮机（膨胀做功）发电机（电磁转换）二、火力发电厂的主要电气设备及作用1、一次设备1）、发电机：将机械能转换为电能参数2）、变压器：将发电机输出的电能的电压升高或降低参数3）、高低压配电装置：它是按主接线的要求，由断路器、隔离开关、自动开关、接触器、熔断器、母线与必要的辅助设备如避雷器、电压互感器、电流互感器等构成的主体，其作用是接受与分配电能4）、电力电缆：向用电设备输送电能5）、电动机：厂用附属设备的拖动设备、原动机，主要包括交流电动机与直流电动机两种，交流电动机又分为三相鼠笼式、绕线、二次设备对一次设备进行控制、测量、监察以及在发生故障时能迅速切除故障的继电保护装置、自动控制与信号装置等设备，如：继电器、测量仪表、控制、自动、信号装置、控制电缆等，称为二次设备三、继电保护装置（一）电气设备的故障1、造成故障的原因（1）外力破坏（2）内部绝缘击穿（3）误操作2故障种类（1）三相短路（2）两相短路（3）大电流接地系统的单相接地短路（4）电气设备内部线）短路——短路电流——强电弧或导电回路的严重过热——烧毁电气设备（2）短路——短路电流——强大的电动力——机械破坏（3）短路——系统电压下降——破坏正常生产——设备停产、停车（4）破坏系统稳定——发电厂解裂——系统瓦解——巨大损失（5）人身伤亡4、继电保护的作用迅速切除故障设备，针对各种不正常运行状态发出信号，通知运行人员，限制事故范围，投入备用电源，使重要设备迅速获得供电5、对继电保护的要求1）选择性2）快速性3）灵敏性4）可靠性5、常用继电保护种类1）过电流保护2）电流速断保护3）限时电流速断保护4）低电压保护5）过负荷保护6）差动保护7）方向过流保护8）距离保护9）瓦斯保护10）零序电流保护6、自动装置1）自动调节励磁装置2）自动准同期装置3）备用电源自动投入装置4）自动重合闸四、电气运行的主要参数、指标1、电量（KWH）发电量、厂用电量、送电量（上网电量）发电量＝厂用电量＋送电量2、电力（KW）发电电力厂用电力送出电力Kaiyun体育官方网站 开云登录网站发电电力＝厂用电力＋送出电力3、厂用电率厂用电率＝(厂用电量发电量)100℅4、电流（A）发电机电流厂用电流送出电流厂用变电流低压各段电流5、电压（V）发电机电压电网电压厂用电压6、发电机功率因数（力率）COSCOS＝发电机有功功率／发电机视在功率五、安全用电1、两票三制两票：工作票、操作票三制：交接班制、巡回检查制、设备定期试验与轮换制2、保证安全的组织措施1）工作票制度2）工作许可制度3）工作监护制度4）工作间断、转移与终结制度3、保证安全的技术措施1）停电2）验电3）装设接地线) 悬挂标示牌与装设遮拦。
备用电源自动投 入：在主电源故 障时自动切换到 备用电源，保障 连续供电

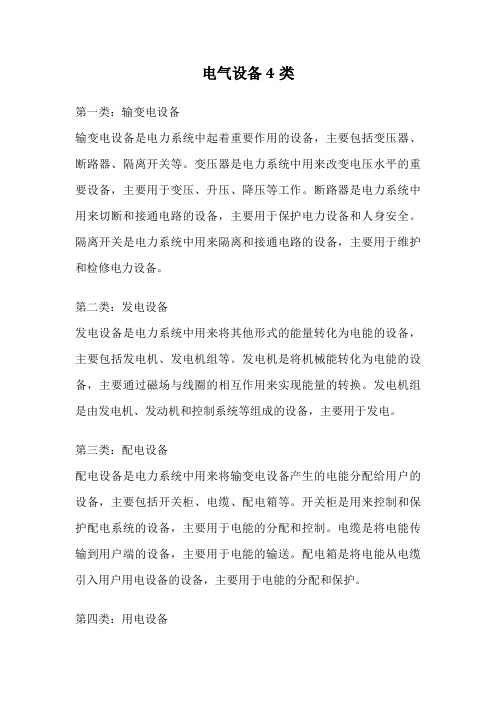

电气设备4类第一类：输变电设备输变电设备是电力系统中起着重要作用的设备，主要包括变压器、断路器、隔离开关等。
变压器是电力系统中用来改变电压水平的重要设备，主要用于变压、升压、降压等工作。
断路器是电力系统中用来切断和接通电路的设备，主要用于保护电力设备和人身安全。
隔离开关是电力系统中用来隔离和接通电路的设备，主要用于维护和检修电力设备。
第二类：发电设备发电设备是电力系统中用来将其他形式的能量转化为电能的设备，主要包括发电机、发电机组等。
发电机是将机械能转化为电能的设备，主要通过磁场与线圈的相互作用来实现能量的转换。
第三类：配电设备配电设备是电力系统中用来将输变电设备产生的电能分配给用户的设备，主要包括开关柜、电缆、配电箱等。
第四类：用电设备用电设备是电力系统中用来将电能转化为其他形式能量的设备，主要包括电动机、电磁铁、电热水器等。
电磁铁是利用电磁力产生吸引力或排斥力的设备，主要用于控制和操作各种机械设备。
这些设备在电力系统中起着重要作用，使得电能能够从发电厂传输到用户端，并转化为其他形式的能量。
只有保证这些设备的正常运行，才能确保电力系统的安全稳定运行，为人们的生活和生产提供可靠的电力供应。
2. 什么是电压、电流、功率？它们之间的关系是什么？3. 电力系统中的主要电气设备有哪些？4. 朗肯循环是由哪几个过程组成的？5. 请解释热力循环中的“热效率”和“卡诺效率”。
6. 电力系统中的“无功功率”和“有功功率”有什么区别？7. 什么是电力系统的稳定性？稳定性对电力系统有何重要性？8. 电力系统中的“短路”和“过载”现象有哪些危害？9. 电力系统中的“负荷”和“发电量”是如何计算的？10. 什么是电力系统的“短路电流”和“短路阻抗”？二、电气设备与运行11. 请简述变压器的工作原理和分类。
12. 什么是电流互感器和电压互感器？它们在电力系统中的作用是什么？13. 电力系统中的“继电保护”有哪些类型？14. 请解释断路器、隔离开关和负荷开关的区别。
15. 电力系统中的“母线”和“电缆”有哪些区别？16. 请简述电力系统中的“发电机”和“电动机”的工作原理。
17. 电力系统中的“同步发电机”和“异步发电机”有什么区别？18. 请解释电力系统中的“励磁”和“调相”。
19. 电力系统中的“电压调节器”和“频率调节器”的作用是什么？20. 电力系统中的“无功补偿”有哪些方式？三、电厂运行与管理21. 请简述电厂的生产流程和主要工艺。
22. 电厂运行中，如何确保安全生产？23. 请解释电厂中的“锅炉”和“汽轮机”的作用。
24. 电厂运行中，如何进行“发电量”和“负荷”的调度？25. 请简述电厂中的“水力发电”和“火力发电”的区别。
26. 电厂运行中，如何进行“设备检修”和“设备维护”？27. 请解释电厂中的“环保”和“节能减排”措施。
28. 电厂运行中，如何进行“电力市场”的参与和交易？29. 请简述电厂中的“值班员”和“操作员”的职责。
30. 电厂运行中，如何进行“应急处理”和“事故调查”？四、专业知识与技能31. 请解释电力系统中的“短路电流”和“短路阻抗”的计算方法。
2．高压断路器 高压断路器在电路正常时，用来接通或切断负荷 电流；在电路发生故障时，用来切断巨大的短路 电流。它是高压开关中最重要、最复杂的一种， 既能切换正常负载，又可排除短路故障，同时承 担着控制和保护双重任务。 断路器具有可靠的灭弧装置，其灭弧能力很强。 常用的油断路器，是利用触头间产生的电弧使油 分解，产生的高压气体对电弧进行吹弧和冷却， 将电弧熄灭。
2．终端变电所 终端变电所又称为二次变电站，多位于用电 的负荷中心，高压侧从地区降压变电所受电， 通过变压器把电压降为6～10 kV，向某个市 区或农村城镇供电。其供电范围较小，若全 终端降压变电所停电，只使该部分用户中断 供电。
6．成套配电装置 成套配电装置是以断路器为主的成套电器。它 主要用于配电系统，作接受与分配电能之用。 这类装置的各组成元件，按主接线的要求，以 一定顺序布置在一个或几个金属柜内(根据需要 ，在柜内还可装设控制、测量、保护及调整等 没备)。它可满足各种主接线要求，并具有占地 少、安装及运行维护方便、适用于大量生产等 特点。选择成套配电装置要根据主接线确定其 数量，并根据负荷大小和用途来选择成套配电 装置型号、容量和保护方式。
发电厂与用电地区和用户之间有较远的距 离，而且用电设备电压等级与发电厂的电压等 级之间有很大差别。例如家用电器设备、照明 设备的额定电压为220V单相电压；而一般低压 三相电动机的线V。这样就有一个远 距离高压输电，以及一次和二次变电问题。电气设备一般包含哪些东西
电力在我们的生活和生产中所发挥的重要作用不容忽视，其带给我们极大的便利，成为我们生产生活中的重要能源。
那么一般的电气设备都包含哪些东西呢？一般的电气设备主要包含变压器、电抗器、电容器、组合电器、断路器、互感器、避雷器、耦合电容器、输电线路、电力电缆、接地装置、发电机、调相机、电动机、封闭母线、晶闸管等。
一次设备主要是发电、变电、输电、配电、用电等直接产生、传送、消耗电能的设备，比如说发电机、变压器、架空线、配电柜、开关柜等等。
大楼里的或者一般厂房比如说电缆、配电柜、电动机、开关插座、灯具、空调、电热水器、电表、摄像机、电话、电脑等等都是电气设备。
电气设备的操作规程：电气操作人员的资格和要求：（一）电气作业必须经过专业培训，考试合格，持有电工作业操作证的人员担任。
（二）电气作业人员因故间断电气工作连续六个月以上者，必须重新考试合格，方能工作。
（四）电气工作人员必须严格熟悉有关消防知识，能正确使用消防用具和设备，熟知人身触电紧急救护方法。
（五）变、配电所及电工班要根据本岗位的实际情况和季节特点，制定完善各项规章制度和相应的岗位责任制。
（七）、易燃、易爆场所的电气设备和线路的运行及检修，必须按照国家有关标准执行。
（八）电气设备必须有可靠的接地（接零），防雷和防静电设施必须完好，并定期检测。
定期清除电气设备表面的灰尘和污垢，保持设备清洁，防止灰尘和 污垢影响设备的散热和正常运行。
使用万用表、钳形电流表等仪表对电气设备的电压、电流、电阻 等参数进行检测，进一步确定故障原因。
PLC控制系统是一种基于可编程逻辑 控制器的工业自动化控制系统，可以 实现顺序控制、过程控制和运动控制 等功能。
DCS控制系统是一种分散控制系统， 可以实现多变量、多回路的控制和监 测，广泛应用于化工、电力等领域。
新能源电气设备是指用于开发、转换和利用新能源的电气设备，如太阳能、风能、水能等 。
随着信息技术和人工智能的发展，电气设备逐渐向智能化 、自动化和远程控制方向发展，为电力系统的安全稳定运 行提供了更加可靠的保障。
电机是将电能转换为机械能的一种电气设备，包括直流电机、交流电机和步进 电机等。
电气设备的主要知识点总结电气设备是指利用电力和电工技术制造的用于输送、分配、控制电能的各种设备。
一、电气设备的分类1. 电气设备按功能分类按功能分类，电气设备主要包括输电、配电和用电三大类。
(1) 输电设备：输电设备是指用于输送电能的设备，包括发电机、变电站、输电线) 配电设备：配电设备是指用于将输送来的电能分配到各个用电设备中的设备，包括变压器、开关设备、配电盘等。
(3) 用电设备：用电设备是指用于在工业生产和日常生活中将电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。
2. 电气设备按用途分类按用途分类，电气设备主要包括发电设备、变电设备、配电设备、控制设备和用电设备。
(1) 发电设备：发电设备是指利用各种能源将机械能转化为电能的设备，包括燃煤发电机组、水电站、风电机组、太阳能发电设备等。
(2) 变电设备：变电设备是指用于将发电设备产生的高压电能升压、降压、分配和传输的设备，包括变电站、变压器、隔离开关等。
(3) 配电设备：配电设备是指用于将输电线路输送来的电能分配到各个用电设备中的设备，包括电缆、配电盘、接线) 控制设备：控制设备是指用于对电气设备进行远程控制、监测和保护的设备，包括继电器、保护装置、自动化控制系统等。
(5) 用电设备：用电设备是指用电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。
二、电气设备的基本原理1. 电气设备的工作原理电气设备的工作原理是建立在电磁感应和电磁场的理论基础上的。
当电流通过导体时，会在周围产生磁场；反之，当导体在磁场中运动时，也会感应出电流。
2. 电气设备的运行机理电气设备的运行机理主要包括电磁场的作用、电机的转动和发电机的转动。
(1) 电磁场的作用：电气设备中的电磁铁、绕组和磁场等起到重要的作用，它们相互作用产生电磁感应，从而实现电能转换。
电气设备涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。
一、电气设备的类型根据电气设备的功能和作用，可以将其分为以下几类：1. 发电机、电动机、变压器这些设备是电能转换的主要装置，它们可以将机械能、化学能或其他形式的能量转换为电能，或者将电能转换为其他形式的能量。
电动机是将交流或直流电能转换为机械能的装置，如感应电动机、直流电动机等。
变压器是将交流电压和电流进行升降变换的装置，如单相变压器、三相变压器等。
2. 开关电器：断路器、隔离开关、接触器、熔断器这些设备是对电路进行接通、分断或保护的装置，它们可以实现对电路或用电设备的控制、调节、切换、检测和保护等作用。
断路器是一种能够在规定条件下自动接通或分断负载或短路电流的开关装置，如空气断路器、真空断路器等。
隔离开关是一种在无负载情况下进行接通或分断高压线路的开关装置，如刀闸开关、柱上开关等。
接触器是一种通过控制线圈的通断来实现主触头的接通或分断的开关装置，如交流接触器、直流接触器等。
熔断器是一种利用熔丝熔断来切断过载或短路电流的保护装置，如高压熔断器、低压熔断器等。
3. 互感器：电流互感器、电压互感器这些设备是对高压或大电流进行测量和保护的装置，它们可以将高压或大电流转换为低压或小电流，以便于与仪表或继电器等配合使用。
电流互感器是将原边大电流转换为二边小比例的小电流的装置，如环形互感器、棒形互感器等。
电压互感器是将原边高压转换为二边低比例的低压的装置，如油浸式互感器、干式互感器等。
4. 电容器、电抗器、组合电器这些设备是对交流线路进行无功补偿或滤波的装置，它们可以改善线路的功率因数或消除谐波干扰。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、限位ST1（上）打开，ST1（下）闭合，KM1失电，正转停止。 3、ST1（下）闭合瞬间， KM2得电， KM2触头（下）闭合， 反转。
KM2触头（上 ）打开，ST1恢复原状。 4、限位ST2（下）打开，ST2（上）闭合，KM2失电，反转停止。同时KM1得电， 又开始正转。
（一Kaiyun体育官方网站 开云登录网站）、作用及意义：将由高压电网接受到的电压变换为用 电设备所需的电压等级。选择是否合理，直接影响到投资的 多少，运行费用的高低，供电质量的好坏及供电的可靠性。
撞块撞击： 限位ST1（上）打开，同时ST1 （下）闭合。后瞬时又恢复原状。
变压器的型号由： 变压器绕组数相数冷却方式是否强迫油循环有载
整定： （1）改变电磁脱扣器铁心机构的 气隙大小。 （2）改变热脱扣器的弯曲程度。
1、当交流接触器的电磁线圈 接通电源时，线圈电流产 生磁场，使静铁心产生足 以克服弹簧反作用力的吸 力，将动铁心向下吸合， 使常开主触头和常开辅助 触头闭合，常闭辅助触头 断开。主触头将主电路接 通，辅助触头则接通或分 断与之相联的控制电路。
箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能 好、磁滞损耗小。在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕 组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2左边是高压 绕组引出线，右边是低压绕组引出线、当接触器线圈断电时，静 铁心吸力消失，动铁心在 反作用弹簧力的作用下复 位，各触头也随之复位.
电动机的正反转控制线 （下） SB3（上） 和SB3 （下） KM1触头（上） 和KM1触头（下） KM2触头（上） 和KM2触头（下）
国产中小型变压器主要有S5、SL5、SF5、SZ5、SZL5 S——三相；D——单相；F——风冷；W——水冷； Z——有载调压；L——铝线圈变压器。 如某变压器型号为:
把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外， 导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。 为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。右边是低压 绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较 长。
油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高， 温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在 管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。
按下SB2 （上） ，KM1得电， 使KM1触头（上）闭合接通电 路； KM1触头（下）打开。手 松开的同时SB2 （上） 又断开。
按下SB3 （下） ，KM2得电， 使KM2的触头（下）闭合接通 电路； KM2触头（上）打开。
变压器的型号由： 变压器绕组数相数冷却方式是否强迫油循环有载
指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还 有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量 为120000KVA，高压侧额定电压为110KV的变压器。
采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。 目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变 压器没有油箱，铁芯与绕组安装在普通箱体内。干式变压器绕组用环氧树脂 浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压 器并配有风机强制通风散热。
热脱扣器：发热元件与主电路串联，电流过大时双金属片弯曲， 将脱钩锁钩推离开脱扣连杆，动、静触点受弹簧作用而迅速分开。
电磁脱扣器：有一个匝数很少的线圈与主电路串联，发生短路 时，吸力大，使脱扣器脱扣。
欠压脱扣器：电压正常时吸合，脱扣器不动作。当电压低到 一定程度时，铁心释放，触发脱扣器动作。
