生活中，电无处不在，但如果要问：电是从哪里来的呢？很多人就回答不出来了……在一般人的眼中，电只要从发电厂输出，经过输电线，就到达了千家万户。真的这样简单吗？
当然不是。快递“电”这样一件特殊商品，要经过一个有趣的“先升后降”的过程，离不开的就是变压器。
可以说，变电站就像是快递“电”过程中的物流中心，是电力系统中对电能的电压和电流进行变换、集中和分配的场所。
这是因为一般市内变电站多以箱式变电站和地下变电站的形式，披着隐身衣静悄悄滴待在我们身边。而高电压等级的变电站多是有土建基础和构架的。

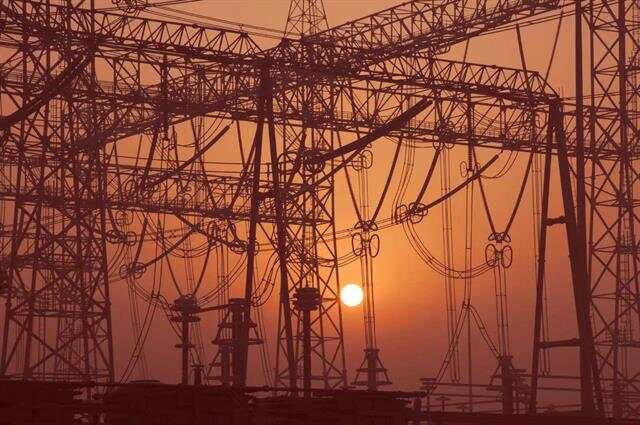

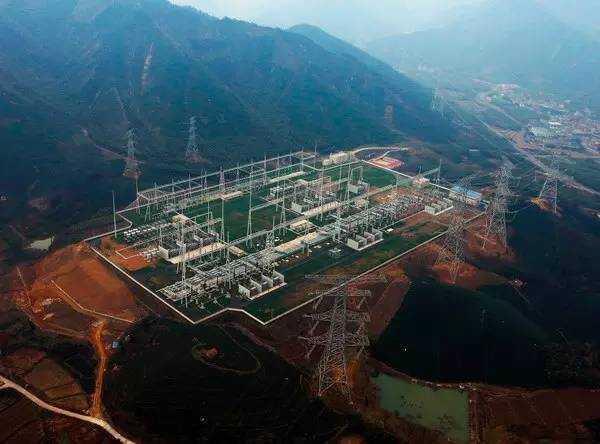

这种“钢铁森林”不要普通居民了，就是电网君也难得一见，大家随意感受一下吧……

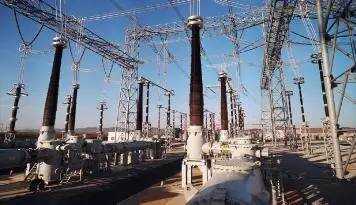

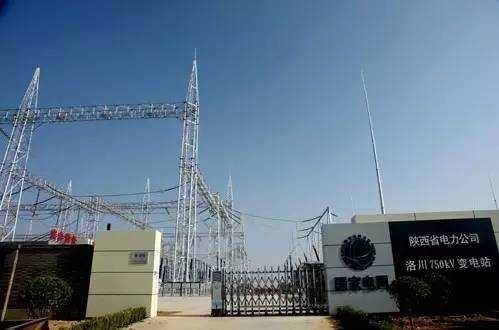

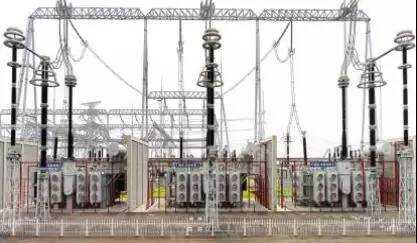

这是我国西北特有的变电站，在特高压变电站出现之前，他是变电站中的“大哥大”
你千万不要觉得下图是一张风景俯瞰图，其实这是一座500千伏的地下变电站——上海500千伏静安（世博）变电站的地面部分。
好了，以上几种高大上的变电站都是普通居民难以见到的，电网君觉得它们都可以“钢铁森林”来形容。不过，下面的几种变电站，大家可要睁大眼睛看了，因为是和你的生活密切相关的。
它已经和居民的生活密切相关啦。不过，它并非只以钢铁森林的形式存在，在城市核心区，它一般是地下或半地下的……

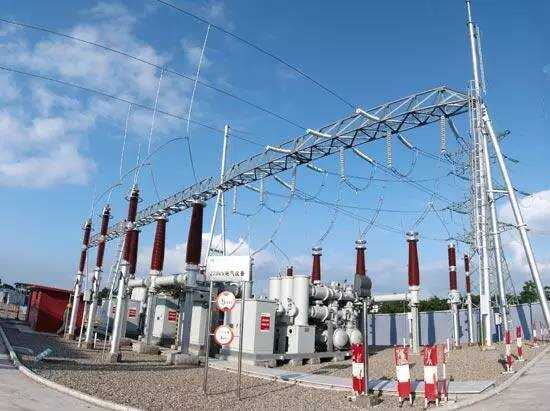

上图是一座正常的220千伏变电站——四川广安武胜220千伏变电站，它是为电气化铁路供电的。貌似和前面的钢铁森林没啥区别哈……但看下面这幅图
上图是北京热闹的王府井一角……在王府井某处地下，有一个“亚洲第一”的220千伏变电站
（1999年8月，亚洲第一座总容量达75万千伏安的220千伏全地下式变电站——北京王府井变电站竣工投产。）
这种电压等级的变电站一般都是全室内或地下的形式存在……所以大家不注意，还真发现不了。

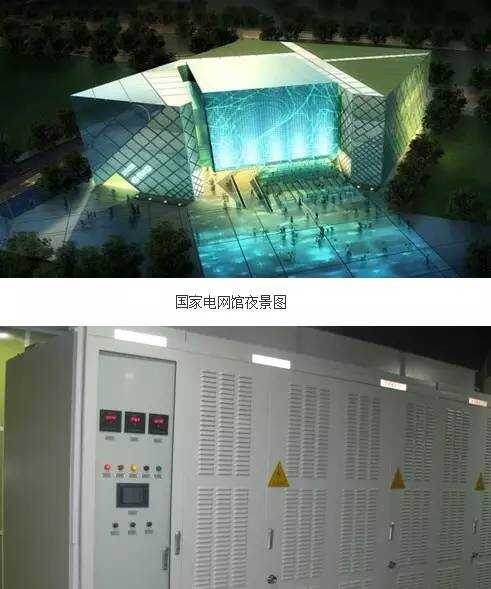

首先，还是把目光投向国际化大都市上海，在上海世博会国家电网馆下方，就是一座110千伏变电站……

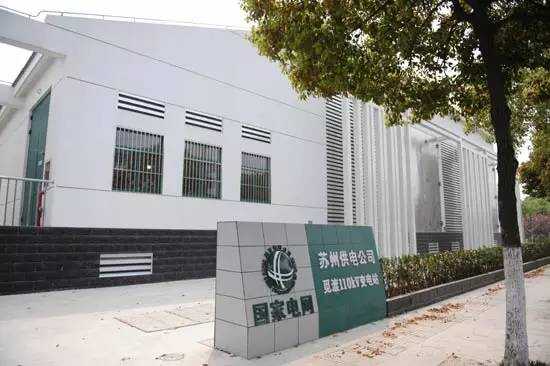

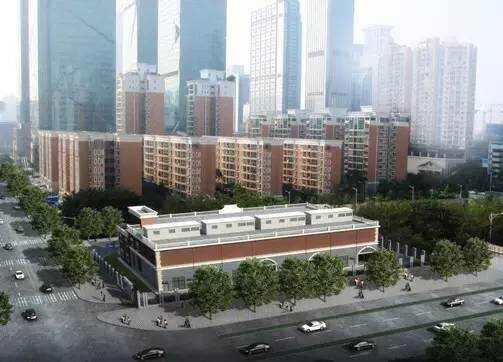

下面的江苏苏州城区的110千伏觅渡全室内变电站，突出苏州粉墙黛瓦古典建筑特色，与周边环境和谐融合，为古城觅渡桥景观带增添了一道亮丽的色彩。

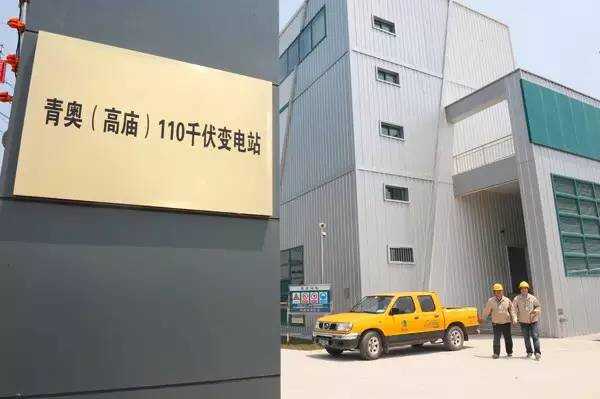

江苏南京城区的的一座110千伏全室内变电站——青奥变电站，整体建筑风格和周围的环境也非常协调，如果没有标识牌，普通人基本不会想到这里是变电站。
某一天，电网君惊奇地发现：国网北京市电力公司的大楼底下就有一座110千伏变电站……

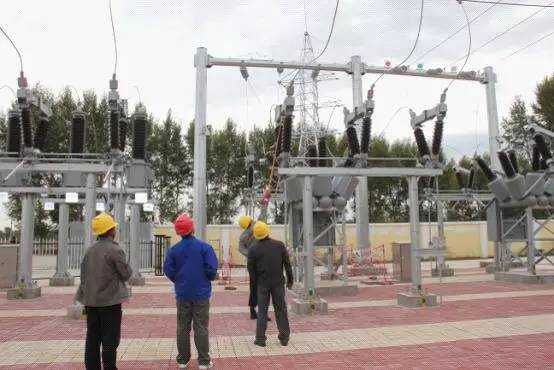

这是乌兰浩特的66千伏义勒力特变电站，嗯，貌似钢铁森林的设备又小了一号。
变压器，顾名思义就是变换电压、电流的，其基本工作原理是电磁感应原理。通过电磁感应实现不同电压等级电能的功率转换，即把交流电从一种电压和电流，变为另一种或几种频率相同但数值不同的电压和电流。
高压断路器和隔离开关准确的开合动作能够保障在设备（如发电机、变压器、电动机等）出现故障或输配电线路出现故障时，可以自动地将故障切除，保证非故障点的安全连续运行。

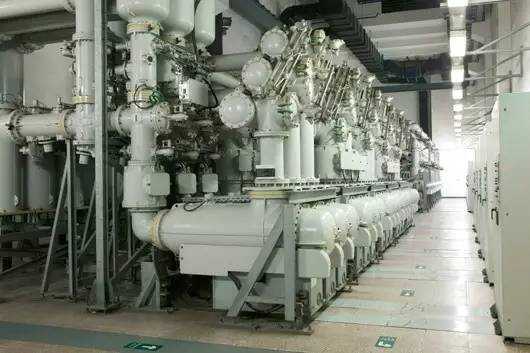

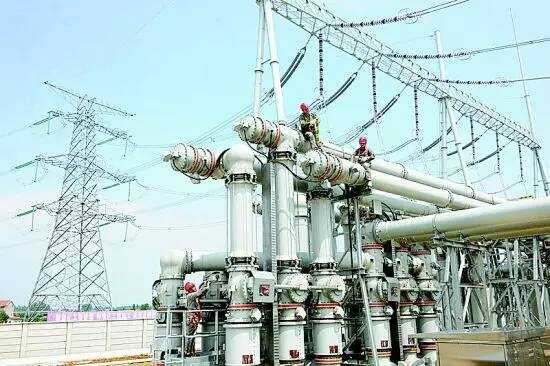

这些开关现在可一般不在外头，大家看不见。它们在一个叫气体绝缘全封闭组合电器(英文简称GIS)里。
普通人怕打雷，变电站也是。它怕是因为——电力系统在特定的条件下会出现异常电压升高，此种现象称之为操作过电压，危害不小。而雷击，是很容易引起很大过电压的。

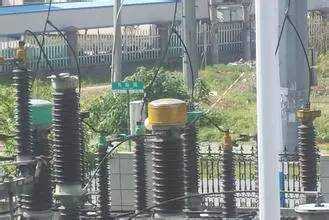

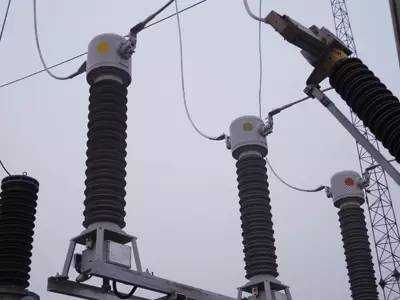

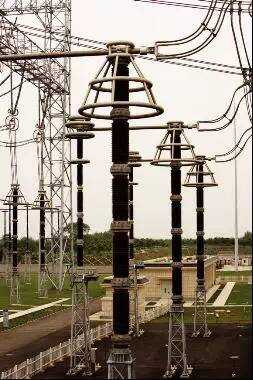

所以，变电站也要防雷！看看他们长的样子……像一把小伞，防雷的小伞。它的防雷原理是这样的：打雷时，一旦线路上传来危及被保护设备绝缘的过电压时，避雷器立即让过电压能量释放泄入大地，将过电压限制在一定的水平。过电压作用消失后，避雷器又能使电力系统恢复正常工作。
这玩意是干嘛的呢？打个比方，你如果爱在家里鼓捣电器，应该会有一个电笔和万用表，四处测测。其实变电站也需要这个。
不过，可不敢用万用表去四处乱测，因为变电站的设备电压很高、电流很大。咋办呢?先把电压、电流等比例降低一下，再测……互感器就是干这活的。
互感器能按一定的比例将高电压和大电流降低，以便用一般电气仪表直接进行测量。除了用于测量外，还可以作为各种继电保护装置的电源。
电网君常年会被问到这样的问题：最近去看房子，发现附近有变电站，会不会被电，会不会有辐射等等。
唉，这种说法在网上流传已久，微信朋友圈中还列出了变电站对身体的几大危害，如造成儿童白血病、诱发癌症、引发流产、胎儿畸形等等。对于这种三人成虎的说法，电网君只能无奈地呵呵：韩剧看多了吧。
从基本概念来说，辐射是一种物理效应或者物理现象。电力设施不会产生辐射，它产生的电磁场，我们一般称为极低频电磁场或叫工频电场、工频磁场。这种电场和磁场是感应电场、感应磁场，因为它的波长非常长，所以它不会像电磁辐射那样被人体吸收，但是会在人体表面感应出电荷，为了防止人体在接触其他物体时产生使人烦恼的火花放电现象，需要将感应kaiyun体育全站 Kaiyun登录网页电荷控制在阈值之下。

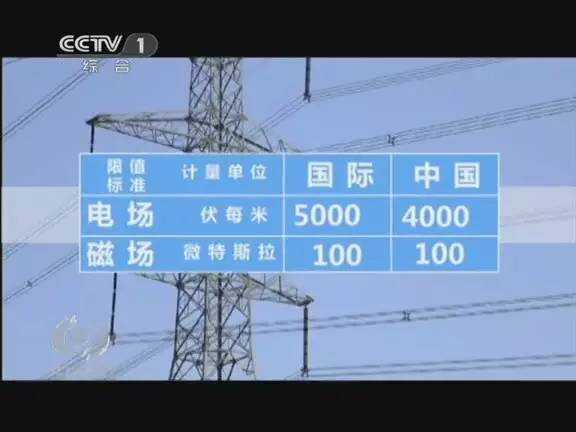

国际社会卫生组织推荐的工频电场强度对公众的安全值是不超过5000伏/米，工频磁感应强度对公众的限值是0.1毫特斯拉。而我国采用的标准比国际通用的标准要严格，工频电场是4000伏/米，工频磁场是0.1毫特斯拉。
而真相只有一个：变电站的工频电磁场还低于某些家用电器。测试人员在某小区周边就有一座220千伏的变电站和高压线米进行测量。

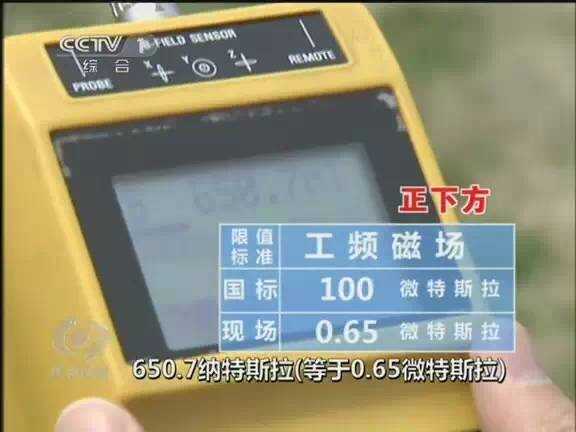

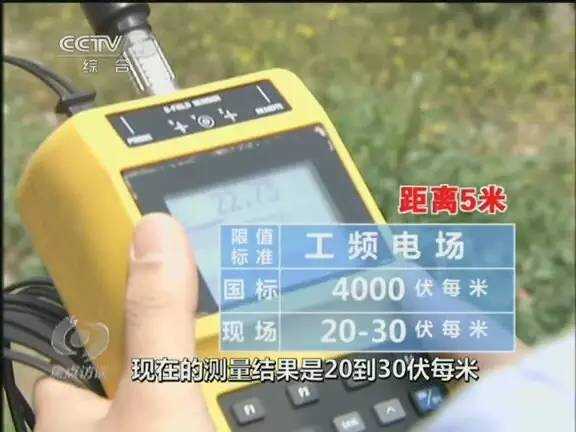

工频电场测量的结果是20-30伏/米，工频磁感应强度是1.3-1.4微特斯拉。在220千伏高压线.65微特斯拉)。

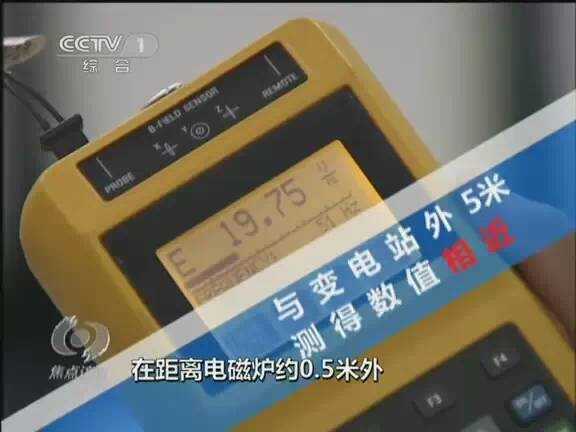

在中国电力科学研究院电波暗室里，对一些家用电器的电磁环境测量数值分别为：电磁炉约0.5米外，测的电场为

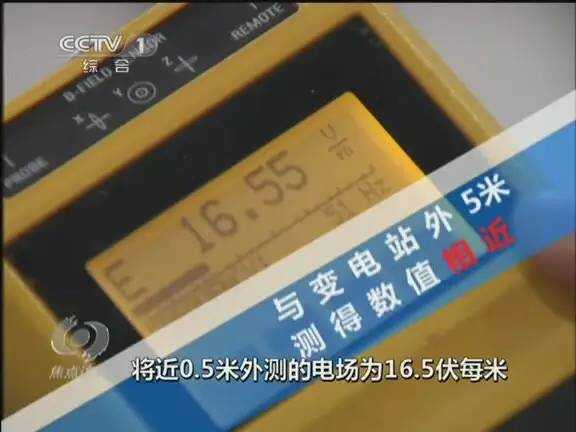

带电电吹风0.5米外测的电场为16.5伏/米。电吹风出风口附近磁场可以高达将近
电网君的数学是体育老师教的，大家自己对比这些科学数值吧……这么说吧，如果变电站真的有电磁辐射，国网北京电力大楼上班的那些人整天处于一座变电站的“辐射”下，肯定早就绝望了……
由此可见，电力设施周围电磁环境的控制是非常严格。这些数值都远远低于国家规定的标准，甚至与一些家用电器的电磁环境相当。执行低频电场与磁场的国际标准，可以保证，包括儿童与孕妇在内的公众健康与安全。
在您看来，变电站可能冷冰冰的，但是对于供电员工来说，变电站是他们朝夕相对的伙伴，巨大的设备藏着铁汉柔情。看到电力人这样活力四射地工作、生活，甚至把自己的婚纱照都选择在变电站拍摄，您应该不再担心了吧！
