　　当前位置：江苏安科瑞电器制造有限公司电力监控与保护微机保护装置AM5-F变电站综合自动化系统馈线保护装置

　　1 ) 外 部 开 入 回 路 ： 设 置 有 8 路 外 部 开 入 回 路 ， 均 采 用DC220V直接开入方式，装置软件采取了防抖措施，避免了误发信。

　　2) 逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器。

　　3) 操作回路：DC220V或AC220为操作电源，它由各种操作回路跳闸继电器组成。其中包括了跳闸位置继电器(TWJ)、合闸位置继电器(HWJ)、手动跳闸继电器STJ、跳闸保持继电器TBJ、合闸保持继电器HBJ等。跳闸、合闸保持电流的调整采用自适应方式，范围0.5A～4A，采用此种电路避免了跳合闸参数变化后需更换相应继电器的麻烦。

　　变电站综合自动化系统馈线保护装置集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。 装置采用成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。

　　馈线保护装置应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

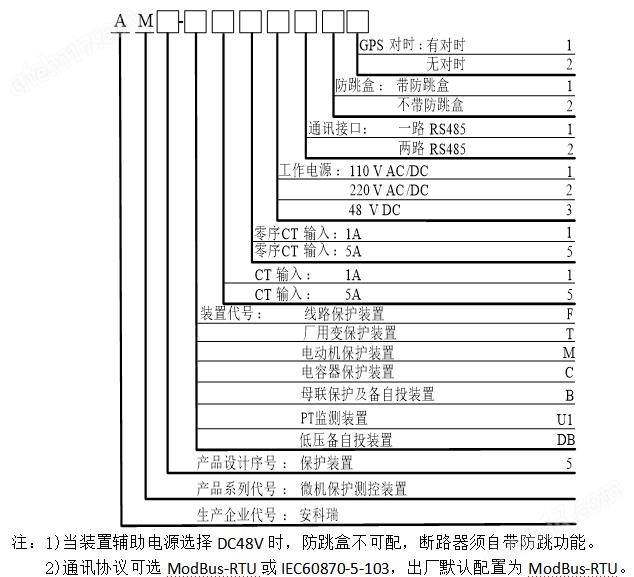

　　4 订货范例具体型号：AM5-T 512112技术要求：10kv变压器保护；电流输入5A；零序电流输入1A；操作电源DC220V；带防跳盒；不带GPS对时功能。通讯协议：RS485接口 Modbus/RTU协议或103规约可设置辅助电源：DC 220V

　　Acrel-2000Z变电站综合自动化系统采用分层分布式设计，可分为三Kaiyun平台 开云体育官方入口层：站控管理层、网络通信层和现场设备层。

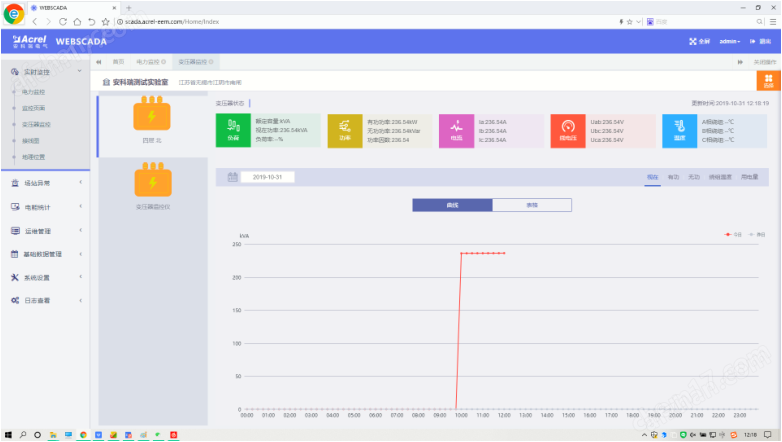

　　实时变压器曲线可监测变压器的状态，某天的电压、电流、功率、用电量等曲线信息。

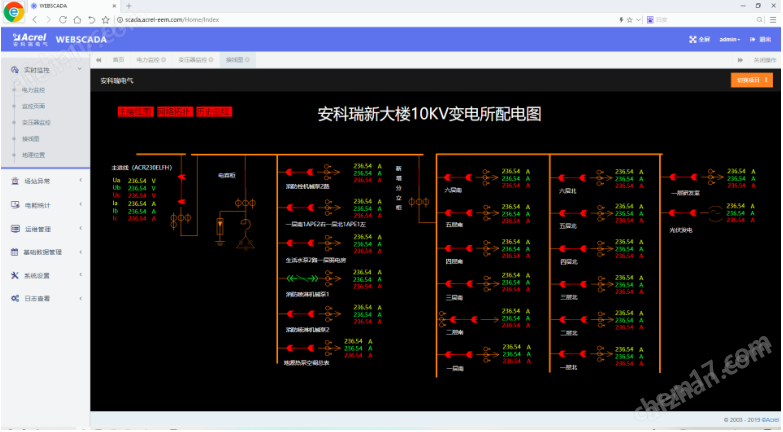

　　接线图页面通过一次图实时反映电气参数变化，包括遥测、遥信等信息(遥信信号需要断路器提供辅助触点支持)，刷新的时间=5s。

　　能耗统计页面显示各回路的功率峰值和用电量峰值，功率、电能趋势曲线，电能环比， 用电排名。
