从事工业与民用供配电工程设计的各位大咖，对变电站肯定很熟悉，因为变电站作为最普Kaiyun体育官方网站 开云登录网站遍的电力设施，是配电系统中的一个重要组成部分，在专业书籍、设计手册、设计规范中均有涉及和论述。对配电站也不会陌生，配电站从字面上也可以理解其含义和作用，配电站是《20kV及以下变电所设计规范》等变电所设计规范所提及的变电所，是变电站的一种类型；在《工业与民用供配电设计手册》等供配电手册上也有变（配）电站相关介绍。对于开关站，很多大咖可能会犯迷糊了，开关站是什么东东？咋冒出来个开关站？与配电站有啥区别？即使是从事电力工程设计的一些老专家，也不一定知晓开关站是干什么用的，与配电站混淆不清。
本人上个月参加了一个供水规模60万m3/d水厂项目可研专家评审会，该项目用电负荷比较大，其视在计算负荷有四千多千伏安。根据设计规范和供电部门的意见，水厂的配电系统设置一个10kV配电站和一个10kV开关站。电气专业的评审专家来自省电力设计院，是一位年过半百的老专家，老专家对该项目设置一个10kV配电站外，另外还设置一个10kV开关站提出了异议：“为什么水厂的10kV配电系统同时设置了开关站和配电站，水厂设置的是10kV配电站还是10kV开关站？一会是开关房站、一会又是配电站，配电系统名称混乱，名称须统一”。当时很无语，同时也能理解，因为在大多数的设计规范、设计手册中可以看到变电站、变（配）电站的设计规定、方法和要求，但很少看到有关开关站的规定、方法和要求等内容。

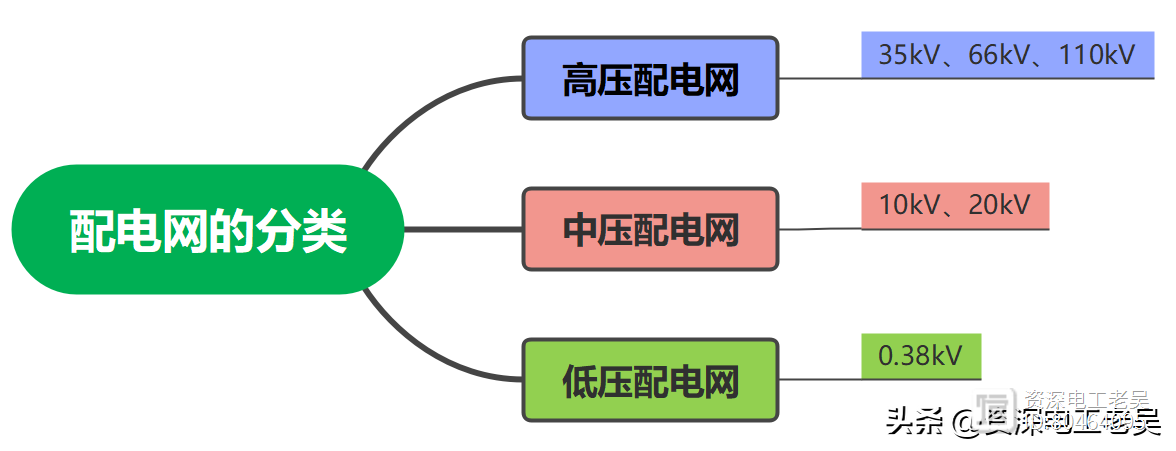

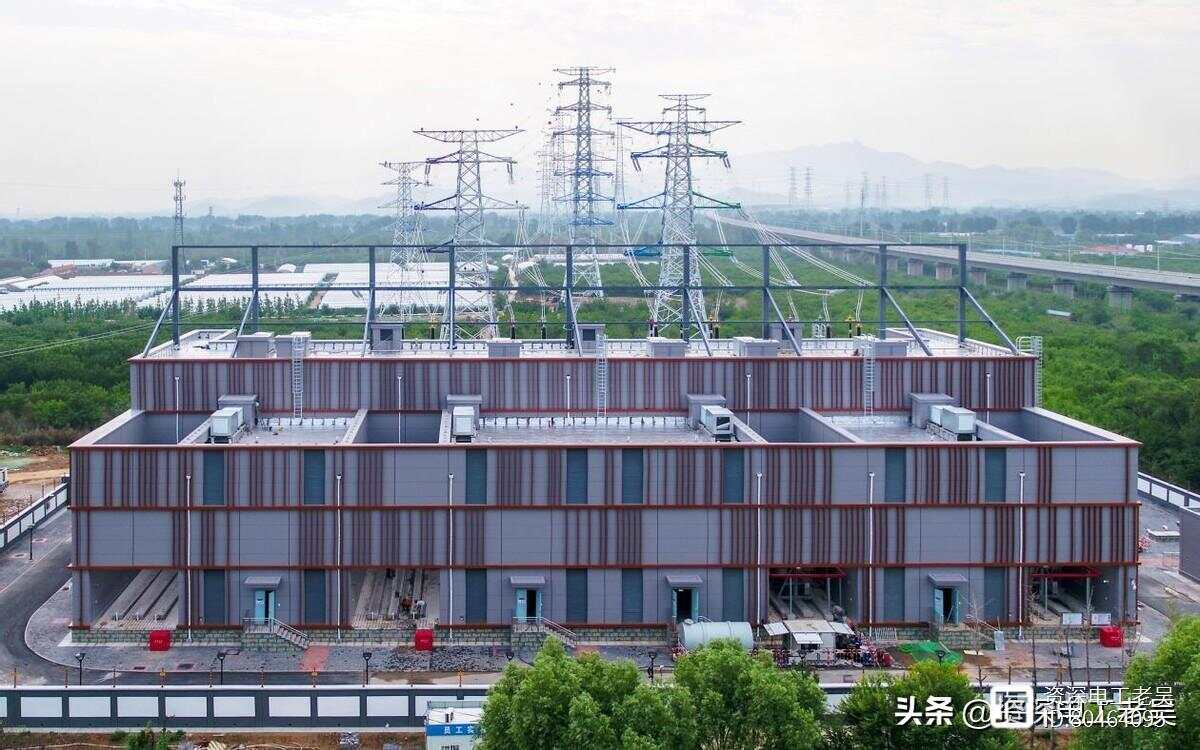

变电站，亦称变电所，其位于配电网的首端，电压等级为35kV或66kV或110kV，是一种将35kV、66kV、110kV电压，通过降压变压器降为10kV、20kV的配电设施。变电站内设有35（66或110）kV/10（20）kV降压变压器、35（66或110）kV配电装置和10kV（20）kV配电装置。
变电站是配电站的电源接点，以10kV、20kV配电线路向周边电力用户配电，一般变电站的容量较大。
配电站一般位于配电网的末端，电压等级为10（20）kV，是一个接受从35（66或110）kV变电站经10（20）kV配电线路传输过来的电能、再经过配电变压器，将10（20）kV电压降为0.4kV，向低压用户配送电能的配电设施。配电站内设有10（20）kV配电装置、10（20）kV/0.4kV配电变压器和0.4kV配电装置。
在一般的供配电设计规范和手册中，没有将变电站、配电站区分开来，一般统称变电站（所）。在这些规范或设计手册手册中，几乎没有提及开关站这一重要的配电设施。

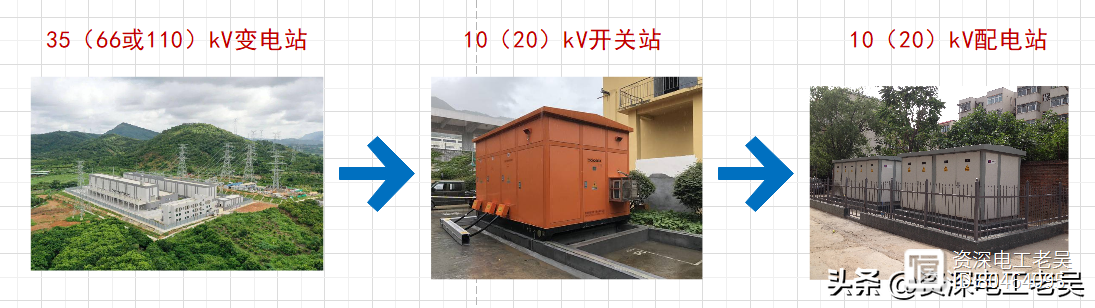

将变电站、配电站、开关站进行区分的主要目的，主要是由于变电站、配电站、开关站在配电网中地位、作用、要求和设备配置等均不相同，将其予以细分，便于配电网的规划、设计和管理。
