变压器室的结构形式取决于变压器的形式、容量、放置方式、结线方案、进出线的方式和方向等很多因素，并应考虑运行维护的安全以及通风、防火等问题;另外，考虑到今后的发展，变压器室宜有更换大- -级容量的可能性。
这种结线开云网址 kaiyun官方入口的优点是结线简单，所用电气设备少，配电装置简单，节约了建设投资。缺点为该线路中任一设备发生故障或检修时，变电所全部停电，供电可靠性不高。它适用于小容量三级负荷、小型工厂或非生产性用户。
设置母线可方便地把多路电源进线和出线通过电气开关连接在一起，提高供电的可靠性和灵活性。
单母线结线又可分为单母线不分段结线、单母线分段结线和单母线带旁路结线三种类型。

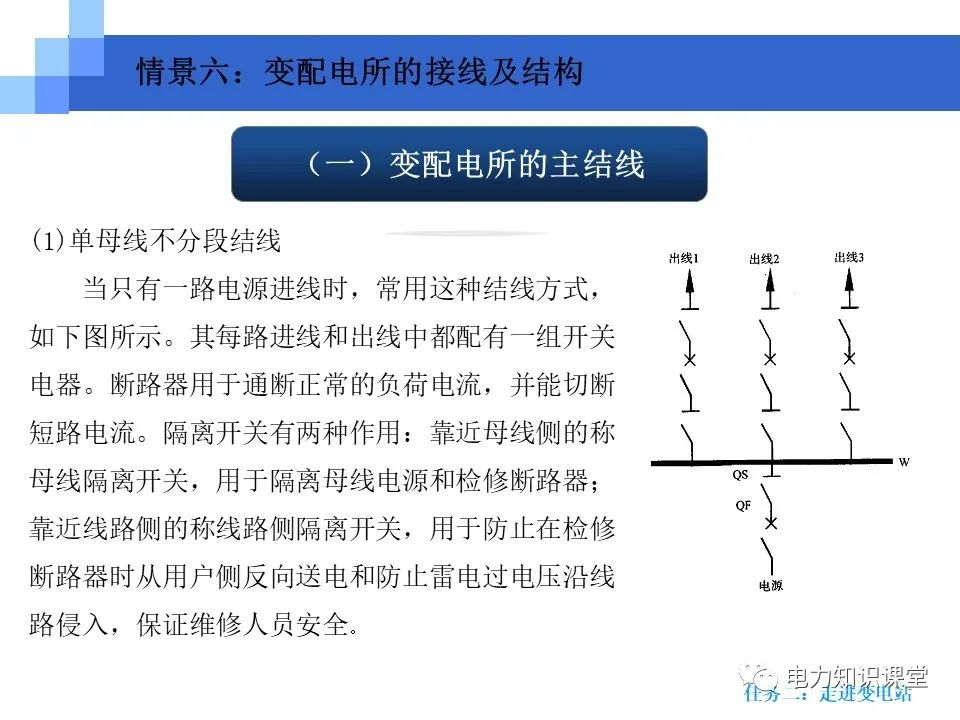

这种结线的优点是结线简单清晰，使用设备少，投资低，比较经济，发生误操作的可能性较小。缺点是可靠性和灵活性差，当母线或母线侧隔离开关发生故障或进行检修时，必须断开所有回路及供电电源，从而造成全部用户供电中断。

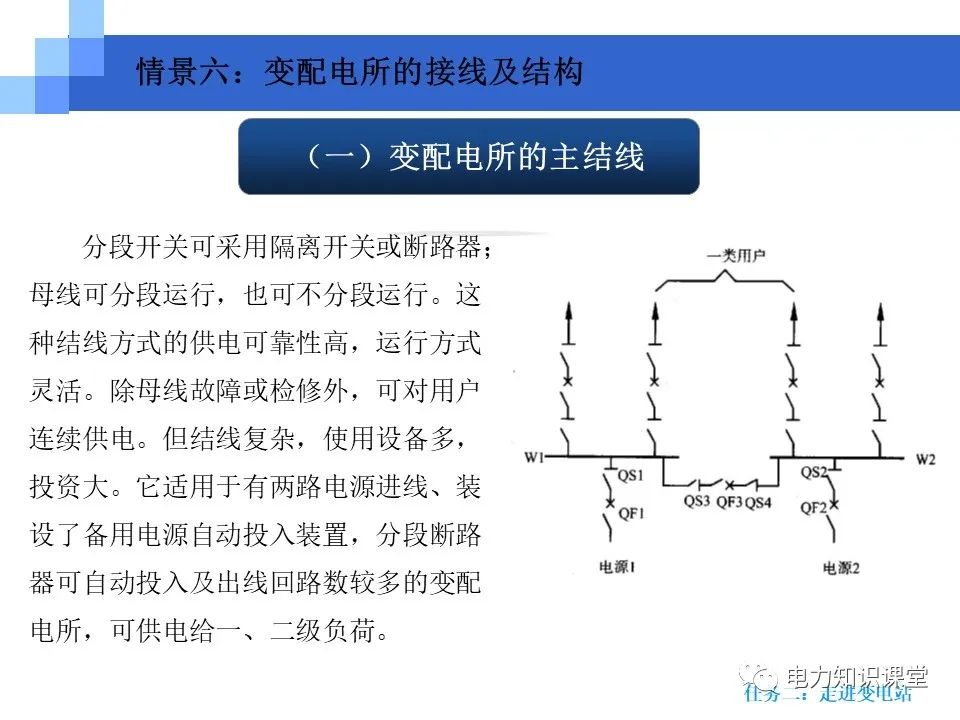

这种结线适用于对供电可靠性和连续性要求不高的中、小型三级负荷用户，或有备用电源的二级负荷用户。(2) 单母线分段结线 当有双电源供电时，常采用高压侧单母线分段结线，如图下图所示。

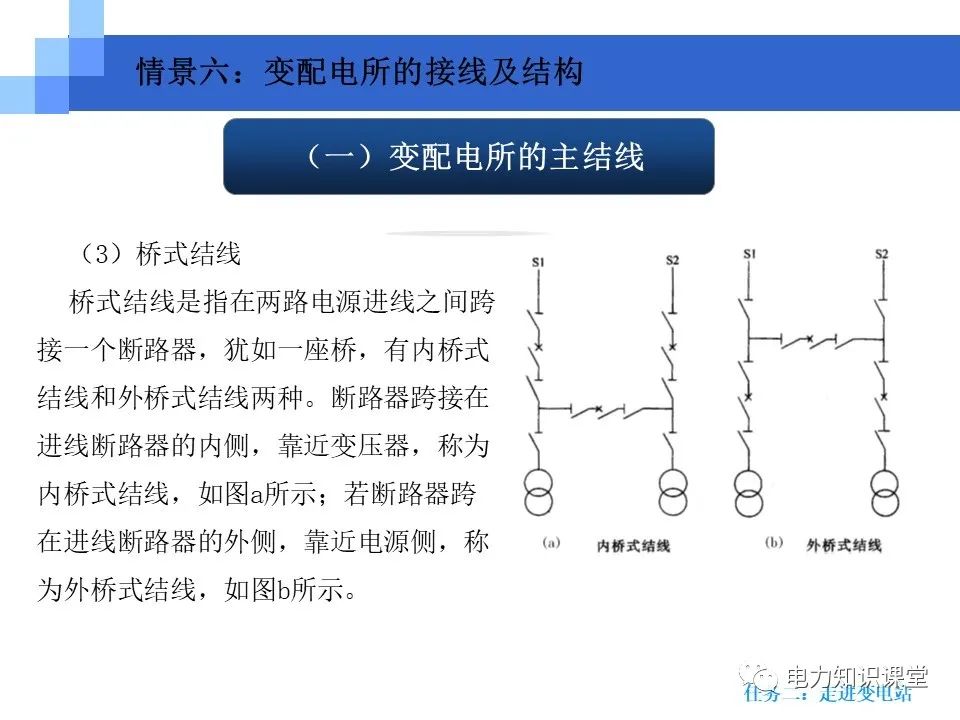

其中内桥式结线多用于电源线路较长因而发生故障和检修的可能性就较多，但变电所的变压器不需要经常切换的35kV及以上总降压变电所；而外桥式结线适用于电源线路较短而变电所的变压器需经常进行切换操作以适应昼夜负荷变化大，需经济运行的总降压变电所；当一次电源线路采用环形结线时也易于采用此结线。
