配电箱就是一个小小的电源分配箱子，里面有电源开关和保险装置。它的结构不算复杂，大多用在终端电源的分配上。配电箱是供电系统里最后一级用来配电的设施，一个配电箱能有一个电源进线，还能有好几个供电输出的回路。从配电箱引出供电输出的回路到各个用电的地方。因为配电箱体积小，装不下大型的配电设备，所以配电箱的容量不大。一般 4 到 8 个小的用电负荷共用一个配电箱。配电箱通常放在Kaiyun平台 开云体育官方入口供电负荷的中心位置，通过电缆或者电线把电送到需要用电的地方。

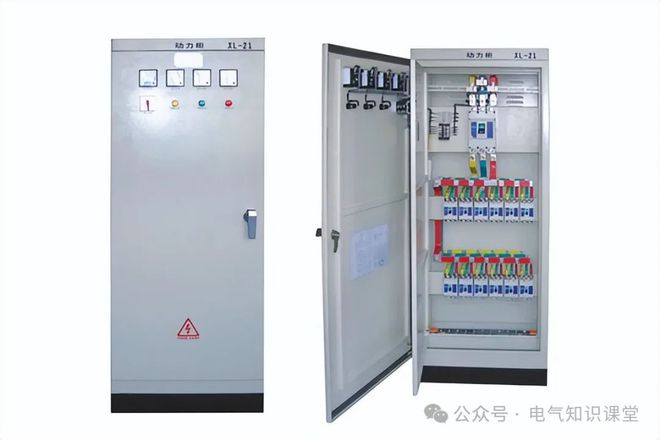

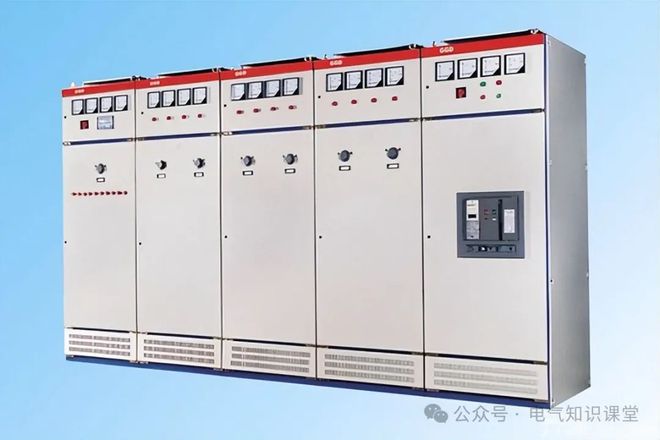

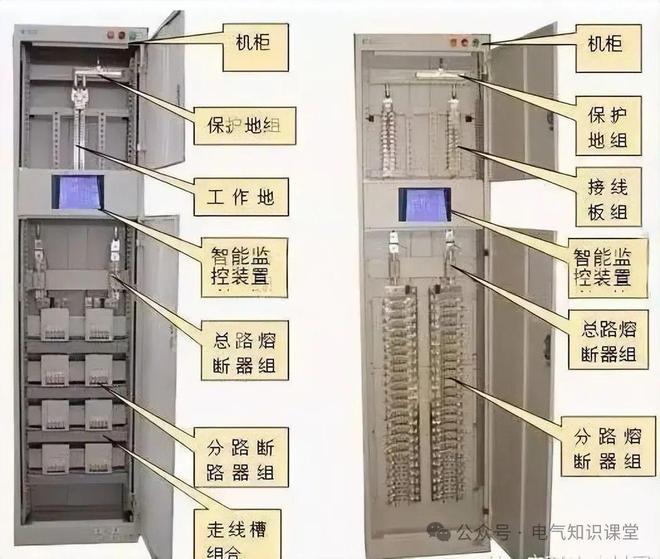

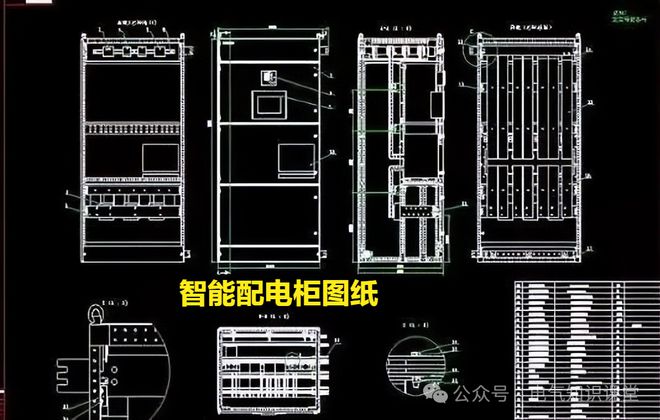

配电柜是比配电箱更高级的配电设备，它的体积大，能放进大的电气设备，所以一般是给中等容量负荷配电用的，像配电箱、电动机啥的都包括。它适用的容量在不同的工艺领域不太一样，一般是几个千瓦到几十个千瓦。
传统的配电箱能提供漏电保护和短路保护，现在的配电箱还多了过压保护、打火断电、雷击保护、自动供Kaiyun平台 开云体育官方入口电、温度保护、功率限定、故障记录、自检功能、学习记忆、移动互联可视化和数字化这些功能。
①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

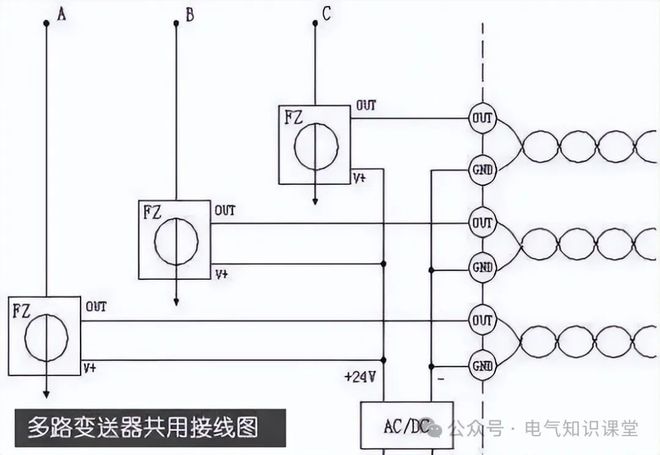

1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

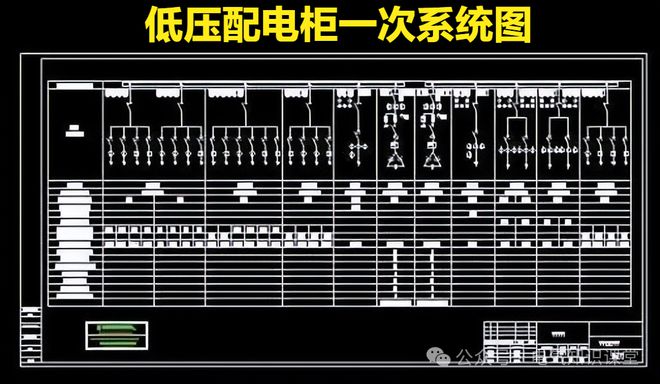

2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
(2)K有如表1的系列配线)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
