（3）在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节省投资；
误动作而引起的误跳闸，也能起纠正的作用。对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的投资很低，工作可靠，因此，在

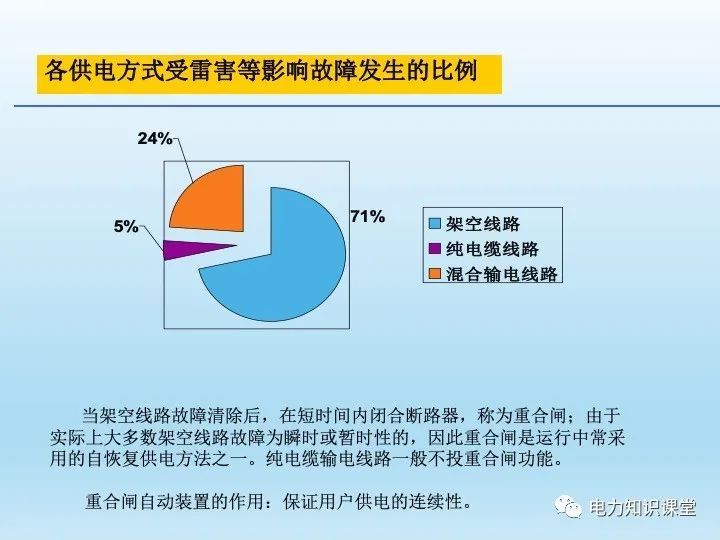

自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。电力系统运行经验表明，架空线路绝大多数的故障都是“瞬时性”的，永久性的故障一般不到10%。因此，在由继电保护动作切除短路故障后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。因此，自动将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态水平，增大了高压线路的送
量，也可纠正由于断路器或继电保护装置造成的误跳闸。所以，架空线路要采用自动重合闸。自动重合闸的主要作用：
（1）大大提高供电的可靠性，减少线路停电的次数，特别是对单侧电源的单回线）在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性；
（3）在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节省投资；
（4）对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的投资很低，工作可靠，因此，在电力系统中获得了广泛应用。

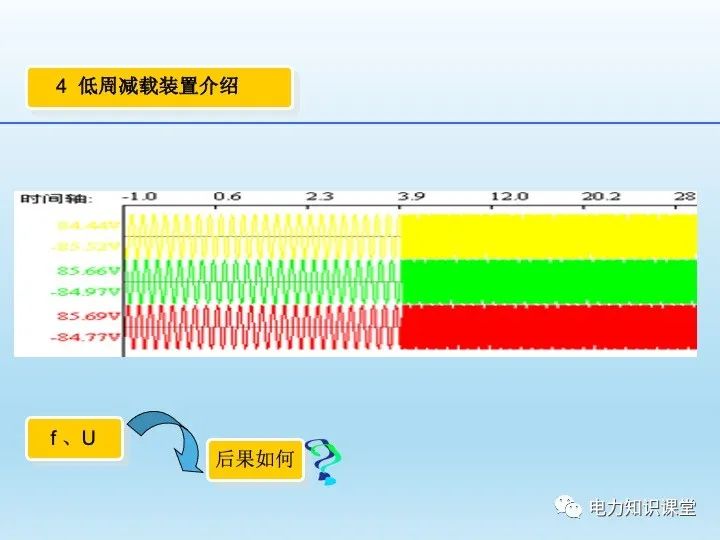

在电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除部分用户负荷，使系统的电源与负荷重新平衡。
当电力系统功率缺额较大时，装置具有根据df/dt加速切负荷的功能，在切第一轮时可加速切第二轮或二、三两轮，尽早制止频率的下降，防止出现频率崩溃事故。
3.在电力系统由于无功不足引起电压下降时，装置自动根据电压降低值切除部分电力用户负荷，确保系统无功平衡，使电网的电压恢复正常。本装置根据电压切负荷的轮次与根据频率切负荷轮次相同，也可以在五轮范围内设定为频率与电压轮次分开。
4.当电力系统电压下降太快时，可根据dU/dt加速切负荷，尽早制止系统电压的下降，避免发生电压崩溃事故，并使电压恢复到允许的运行范围内。
5.装置具有短路故障判断自适应功能，低电压减载的整定时间Kaiyun平台 开云体育官方入口不需要与保护动作时间配合，保证系统低电压时快速动作，短路故障时可靠不kaiyun体育全站 Kaiyun登录网页动作。

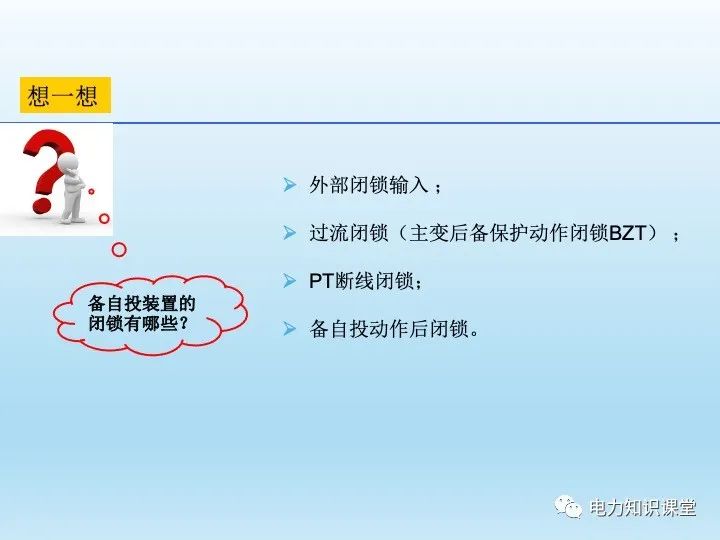

6.本装置设有根据df/dt、dU/dt闭锁功能，以防止由于短路故障、负荷反馈、频率或电压异常情况可能引起的误动作；具有PT断线.装置可用于低频解列、低压解列。
当电力系统功率缺额较大时，装置具有根据df/dt加速切负荷的功能，在切第一轮时可加速切第二轮或二、三两轮，尽早制止频率的下降，防止出现频率崩溃事故。
3.在电力系统由于无功不足引起电压下降时，装置自动根据电压降低值切除部分电力用户负荷，确保系统无功平衡，使电网的电压恢复正常。本装置根据电压切负荷的轮次与根据频率切负荷轮次相同，也可以在五轮范围内设定为频率与电压轮次分开。
4.当电力系统电压下降太快时，可根据dU/dt加速切负荷，尽早制止系统电压的下降，避免发生电压崩溃事故，并使电压恢复到允许的运行范围内。
5.装置具有短路故障判断自适应功能，低电压减载的整定时间不需要与保护动作时间配合，保证系统低电压时快速动作，短路故障时可靠不动作。
6.本装置设有根据df/dt、dU/dt闭锁功能，以防止由于短路故障、负荷反馈、频率或电压异常情况可能引起的误动作；具有PT断线.装置可用于低频解列、低压解列。

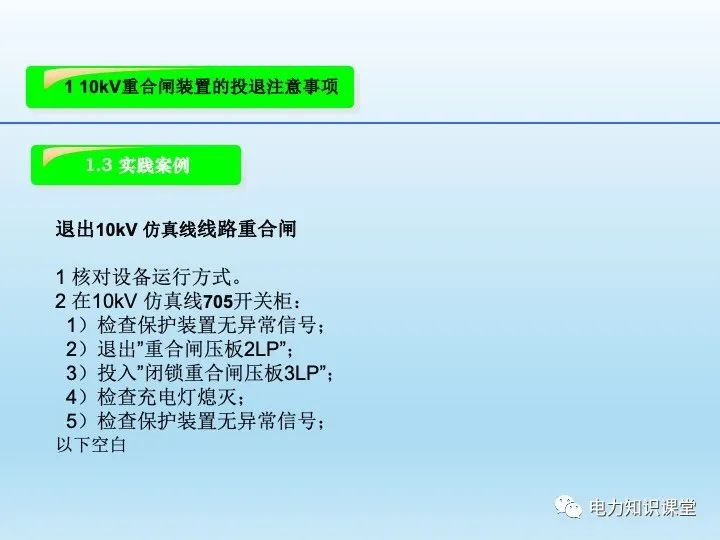

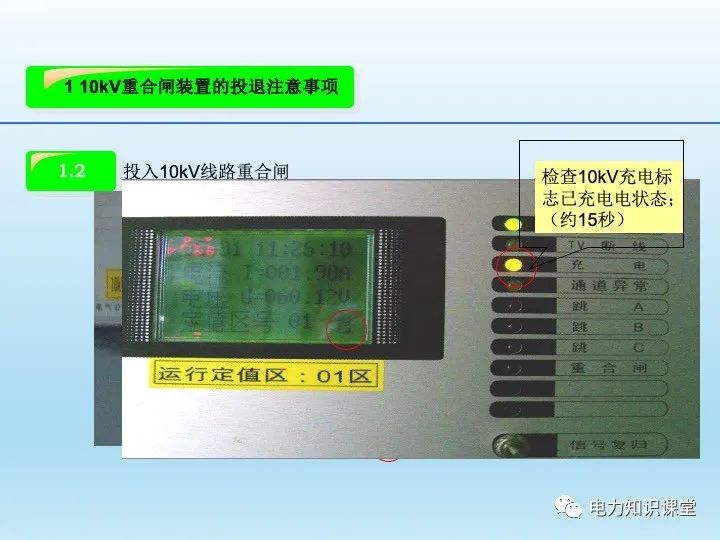

4）投入10kV重合闸退出功能压板，检查10kV充电标志已放电状态；如有自动化后台检查监控报文“XXX线路重合闸”已经放电。

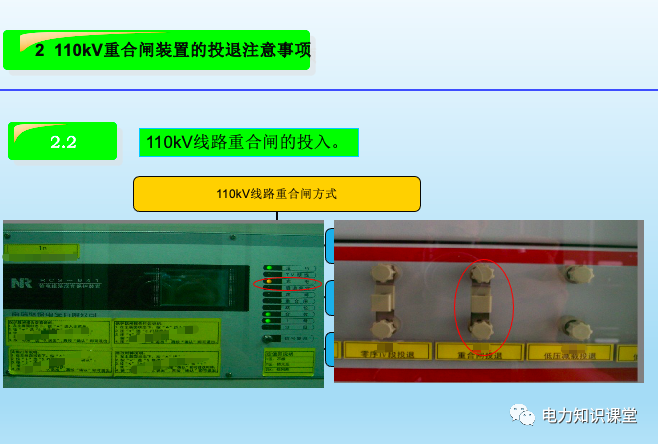

3）退出保护屏（就地开关柜保护柜）“110kVXX线重合闸”出口压板，至断开位置。
5）投入110kV重合闸退出功能压板，检查110kV充电标志已放电状态；如有自动化后台检查监控报文“XXX线路重合闸”已经放电。
3对新设备投产充电情况，因设备全电压带电的情况不明确，防止设备故障引起二次重合故障

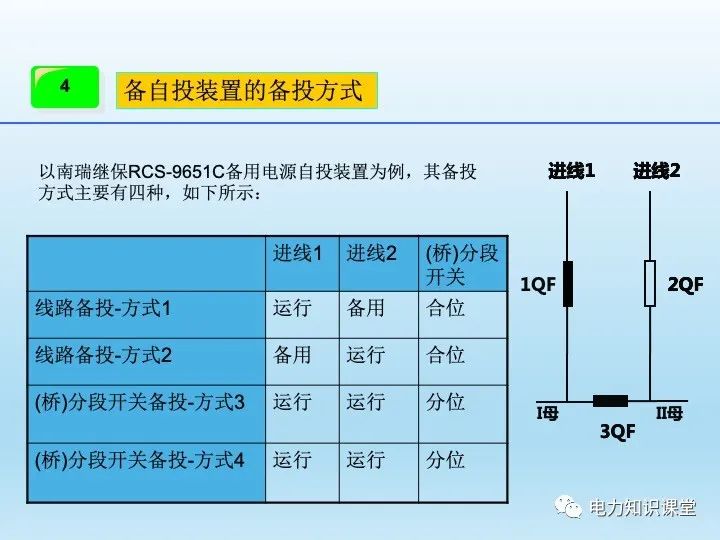

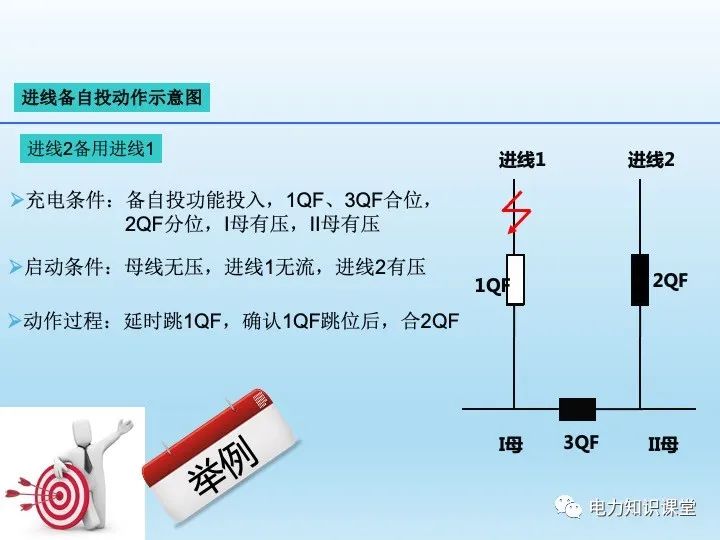

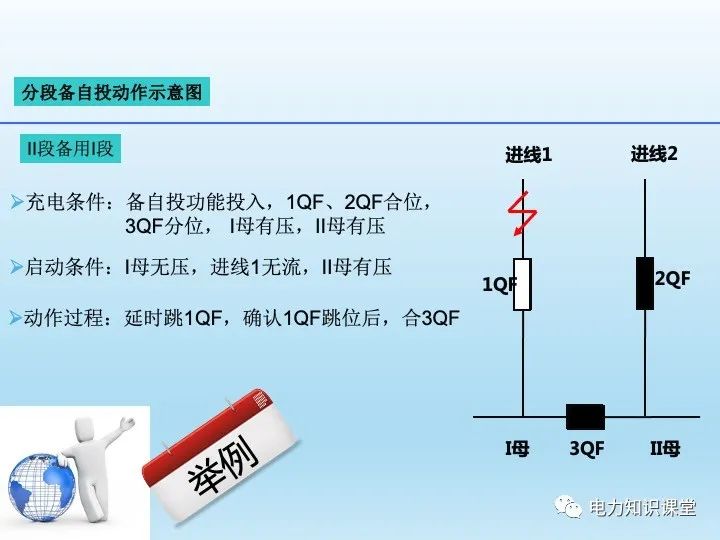

先投功能指：满足自投条件的开关量已经解除（如闭锁备自投压板、选控操作ZK至投入状态等）。代检查班组备自投的充电方式已满足；
后投出口压板：检查备自投装置已充电状态，经测量出口压板两侧没有异常极性电压；并立即投入备自投出口压板。
4运行方式满足备自投条件，运行人员应检查备自投充电标志（充电指示灯、运行方式指示灯、后台监控报文等）
后投出口压板：检查备自投装置已充电状态，经测量出口压板两侧没有异常极性电压；并立即投入备自投出口压板。
4运行方式满足备自投条件，运行人员应检查备自投充电标志（充电指示灯、运行方式指示灯、后台监控报文等）
1投信号状态:是指其工作电源投入，相应的功能压板、跳闸（重合）出口压板退出的状态，相应的
2 投入状态:是指其工作电源投入，相应的功能压板、跳闸出口压板全部投入的状态。
3 退出状态:是指其工作电源投入，通过退出相应的功能压板或出口压板，相应的投退把手切换至“停用”状态。
3运行方式满足低周减载装置条件，运行人员应检查低周减载装置两端母线对应的电压、频率正常；
